六轴往复机的结构组成解析

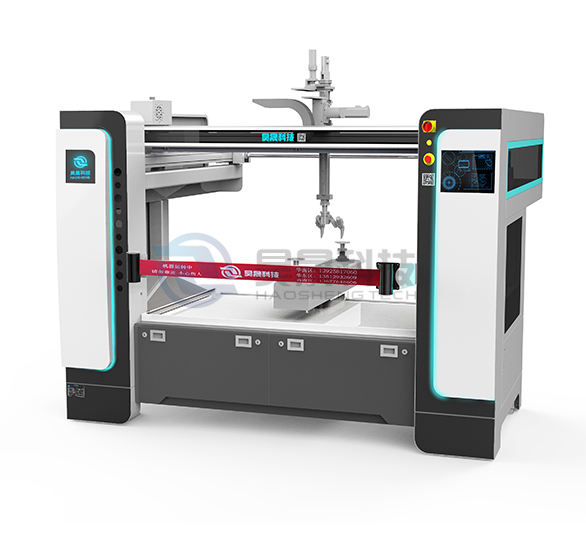

六轴往复机是一种多自由度自动化喷涂设备，广泛应用于高精度、高覆盖要求的工件涂装过程中。其主要由机械结构、驱动系统、控制系统和辅助组件四大部分组成，不同结构之间配合运行，实现复杂轨迹的同步喷涂。

核心部分为六轴机械结构，通常包括三个线性轴与三个旋转轴。线性轴负责X、Y、Z方向移动，实现工件表面的往返扫描；旋转轴用于调节喷枪姿态，适配不同角度和曲面的涂层要求。各轴由伺服电机驱动，通过联轴器或同步带传动系统实现高精度移动。

驱动系统以多组伺服单元组成，控制六个自由度的独立运动，同时配合高精度减速机和滚珠丝杆，提高响应速度和轨迹稳定性。部分高配置中还集成编码器反馈系统，实时校正位置误差，保障喷涂一致性。

控制系统通常采用工业PLC或专用运动控制器，可根据预设程序控制喷涂节拍、轨迹路径、速度曲线等参数。部分设备还集成图形化人机界面，便于操作者设定喷涂区域或调用常用作业程序。

喷枪安装模组是六轴往复机的重要执行单元，根据喷涂介质与压力需求选择适配型号。部分结构可实现自动换枪或多枪联动，提升复杂产品的喷涂效率。

辅助结构包括底座平台、电缆拖链、行程限位器、急停开关等，保障设备运行稳定与人员操作安稳。为提升运行寿命与精度，整机结构通常采用高强度铝型材或焊接钢架框架。

整体而言，六轴往复机通过多个运动轴协同控制，实现高灵活性的喷涂轨迹规划，适用于表面结构复杂或多角度切换频繁的自动化涂装工艺。
