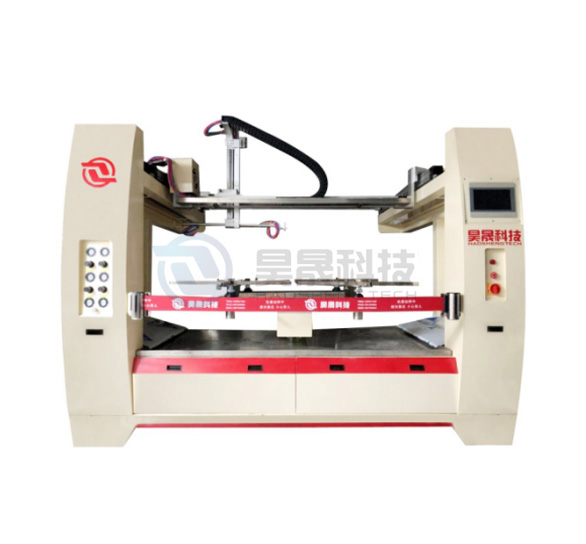

六轴往复机防爆结构设计要点

在塑胶、五金、木器自动喷涂生产线中，涂料、稀释剂多属于易燃易爆有机溶剂，喷涂作业空间油气浓度容易超标，普通六轴往复机直接投入使用存在重大隐患。六轴机型运动轴多、伺服电机、电控箱、喷枪组件集中，结构复杂，防爆设计不能只做单一部位防护，需要从整机结构、电气、传动、密封多个维度统筹规划，下面详细讲解整套防爆结构设计核心要点。

首先是动力与电控系统防爆设计，这是整机的核心。六轴往复机依靠多组伺服电机实现多维度走位，常规普通电机运转时易产生电火花，遇油气会直接引发爆炸。整机选用隔爆型防爆伺服电机，电机外壳加厚铸铝密封处理，接线端子采用密封防爆接线盒，杜绝内部火花外泄。配套电控控制柜需做正压防爆结构，柜内持续通入洁净压缩空气，维持内部气压高于车间环境，防止可燃漆雾、溶剂气体渗入柜体；柜内断路器、继电器、通讯模块全部选用防爆元器件，线路接头加装防爆密封格兰头，线缆缝隙填充阻燃密封胶。

其次是传动与运动机构防爆防护要点。六轴往复机包含丝杆、导轨、同步带、齿轮模组等大量运动摩擦部件，金属摩擦碰撞会产生高温火花，是容易被忽略的隐患。丝杆导轨表面选用耐磨防锈材质，全程加注耐高温防爆润滑油脂，降低摩擦发热；各轴滑动部位加装防尘阻燃防护罩，阻挡漆雾堆积在传动部件上。金属构件衔接位置增加缓冲塑胶隔套，避免运行时钢材直接撞击产生火花，同步带选用防静电阻燃材质，运行过程中减少静电积聚。设备整体金属框架做好完整接地处理，静电会吸附漆雾并形成放电火花，可靠接地能快速导出静电电荷，去除静电爆炸风险。

喷枪及雾化喷涂区域防爆结构设计同样关键。六轴往复机搭载多组自动喷枪，涂料管路内溶剂持续挥发，管路接头需要采用防爆密封快插接头，管路选用耐溶剂防静电软管，管壁添加导电层释放静电。喷枪支架设置阻燃隔离挡板，阻挡漆雾飞溅附着在电机、线路表面；喷涂工作区域配套防爆排风结构，机身两侧预留通风导流槽，配合车间防爆抽风系统，快速降低局部油气浓度，避免气体积聚达到爆炸临界值。

整机密封与阻燃防护是长效防爆的基础。机身外壳全部采用阻燃钢板焊接成型，拼接缝隙填充阻燃密封胶，防止漆雾、溶剂气体渗入设备内部堆积；设备内部不使用泡沫、普通塑料等易燃填充物，所有绝缘配件选用阻燃等级达标的专用材料。设备散热孔加装防爆防尘网，既保证电机散热，又阻隔油气进入机体内部。

是防爆配套辅助结构设计。六轴往复机需搭载油气浓度实时监测接口，可外接防爆浓度报警器，当车间油气超标时自动停机断电；设备急停开关选用防爆型，安装在机身两侧易触碰位置。整机在设计阶段就要预留防爆检修通道，后期维护拆装不会破坏防爆密封结构。

很多生产线事故，都是因为只简单更换防爆电机，忽略传动、静电、密封等配套结构改造。完整合规的六轴往复机防爆结构，需要电气、机械、防静电多维度同步设计，才能长期稳定在易燃易爆喷涂环境中稳定运行，规避生产事故。
