五轴往复机常见抖动异响故障排查思路

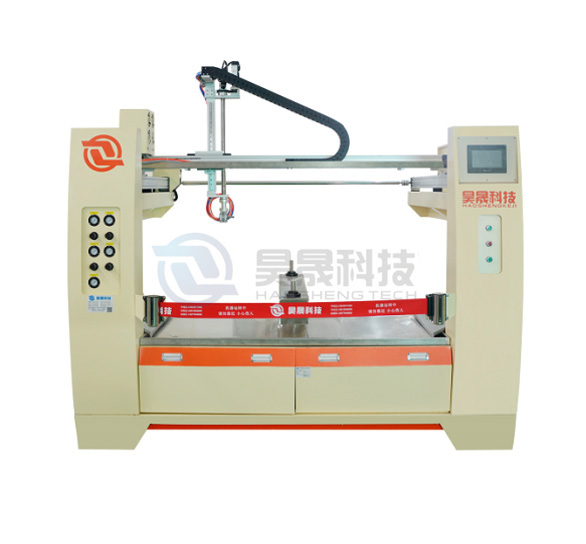

五轴往复机是中小型涂装生产线常用喷涂设备，长期高频率往复运行后，很容易出现机身抖动、运行异响问题，不仅会造成喷涂漆面厚薄不均、出现麻点流挂，严重时还会磨损丝杆导轨，缩短设备使用寿命。多数操作人员遇到故障会直接停机等待维修，其实大部分抖动异响问题可以按照从易到难的顺序自主排查，下面整理完整、清晰的故障排查思路。

一、先区分异响抖动出现的工况，缩小故障范围。观察设备是空载运行就抖动异响，还是只有装载工件喷涂时才出现；是单根轴移动时异响，还是多轴联动运行故障。如果仅单轴走位出现抖动，故障基本集中在该轴传动组件；整机联动才抖动，多是同步参数、机架固定、气源压力不稳导致；喷涂作业才异响，需要排查喷枪支架、涂料管路干涉问题。

二、高频故障：机架与底座固定松动引发整机抖动。五轴往复机长期往复冲击运行，底座膨胀螺丝、机身连接螺栓容易出现松动，机身与机架存在间隙，运行时产生共振抖动并伴随沉闷撞击声。排查方式：断电等待设备完全静止，逐一紧固底座、立柱、横梁所有固定螺栓，检查机身底部减震垫是否老化脱落，减震垫破损会失去缓冲效果，共振会明显加剧，更换加厚耐磨减震垫即可缓解抖动。

三、故障：传动丝杆、导轨润滑不足或异物卡滞异响。丝杆导轨是五轴往复机核心运动部件，漆雾粉尘长期堆积在滑道内，缺少润滑油脂会出现金属摩擦刺耳异响，同时走位卡顿抖动。排查步骤：断电拆开各轴防尘护罩，清理导轨、丝杆表面堆积漆渣粉尘，擦拭干净后加注专用润滑黄油，手动推拉滑台感受走位是否顺滑；若丝杆出现间隙晃动，说明丝杆螺母磨损，需要调整预紧间隙，磨损严重则更换丝杆组件。

四：同步带、齿轮模组磨损松动异响。五轴往复机X/Y轴依靠同步带传动，长期拉伸会出现皮带松弛、齿牙磨损，运行时发出哒哒撞击声，滑台同步偏移引发抖动。打开传动护罩检查皮带松紧度，按压皮带凹陷超过1厘米就是过松，调节张紧轮收紧皮带；皮带齿牙磨损、开裂直接更换同规格防静电同步带，齿轮部位缺油也要及时补充润滑脂。

五：伺服参数与程序设置不当导致高速抖动。机械部件无损坏，但设备高速往复时剧烈抖动，大概率是伺服驱动器参数不匹配。排查时降低设备运行速度，若抖动明显减轻，代表伺服增益参数过高，进入控制系统微调位置环、速度环增益数值；同时检查程序内加减速参数，启停瞬间加速度设置过大，滑台会出现冲击抖动，适当放缓加减速曲线即可改善。

六：外部气源、管路干涉引发异响抖动。气动喷枪支架、气缸定位部件漏气、气压不稳，会产生规律性抖动；涂料软管、气管走线过短，滑台移动时管路拉扯机身，出现拉扯异响。排查气源压力是否稳定在标准区间，清理调压阀积水杂质，理顺管路预留足够活动余量，固定管路卡扣避免运行时拉扯机身。

区分正常声响与故障异响，设备轻微低沉运转声属于正常现象，尖锐摩擦声、撞击声、共振抖动全部属于故障。排查遵循先外部后内部、先简单机械后电控参数的顺序，能快速定位大部分故障，减少停机维修时长，保障喷涂产线稳定生产。
